化學磁力泵無泄漏，外磁鋼與內磁鋼、磁力傳動、電機軸之間設有全密封隔離套，直接通過磁鋼之間的磁極吸力帶動葉輪同步旋轉。完成了化學耐腐蝕磁泵的輸送，磁性泵由：殼體、葉輪、轉子、隔離套、外磁、電機等部件組成，下面介紹磁力泵內部各部分的作用、作用；

化工磁力泵殼體

1.磁力泵1主要部件功能。泵體葉輪：液壓形式符合API685標準，是磁力泵液壓性能的主要表征元件。它的作用是迫使液體旋轉，使原動機的機械能轉化為液體能。

2、轉子部分分為安裝在泵軸上的傳動部件和安裝在傳動軸上的旋轉部件。泵軸是軸承內轉子、外轉子和傳遞扭矩的重要組成部分。由于泵軸與介質和微磁力泵的接觸，對材料的要求是耐腐蝕、加工精度高、強度高或通過熱處理來提高材料的強度。安裝在泵軸上的旋轉部件由葉輪、軸套、推力盤、內磁轉子部件和與介質接觸的泵軸轉子部分組成。安裝在傳動軸上的旋轉部件包括外部磁性轉子部件、滾動軸承、傳動軸襯套等，以及與空氣接觸形成轉子部件的傳動軸本身。

化工磁力泵轉子葉輪

三。內外轉子：內外轉子共同構成磁力泵的磁力傳動部件。

4、傳動部分：泵和原動機與隔膜式加長聯軸器連接。當聯軸器隔膜被拆除時，可以對泵進行大修。

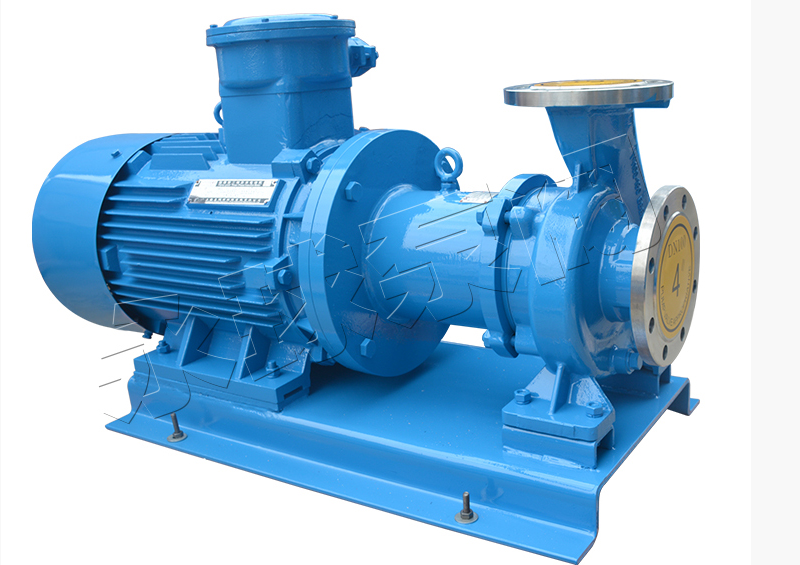

化工磁力泵

隔震套筒：隔震套是一種能完全實現磁力泵無泄漏優點的部件。

6、（3）連接部分由連接架、軸承箱等部件組成，起連接和支撐靜態連接器的作用。滑動軸承、軸套和推力盤：是泵轉子系統部件的支撐和定位部件。
